立体骨組とは？1分でわかる意味、読み方、平面骨組みとの違い、計算

この記事の要点

立体骨組（りったいほねぐみ）とは、立体的に組まれた骨組みです。

平面的に組まれた骨組みを、平面骨組みといいます。

この記事では、立体骨組とは何か、読み方、平面骨組みとどう違うのか、計算の考え方を整理します。

【管理人おすすめ！】セットで3割もお得！約1,100語の用語集＋476点の図解集セット⇒　建築構造がわかる基礎用語集＆図解集セット

立体骨組（りったいほねぐみ）とは、立体的に組まれた骨組みです。平面的に組まれた骨組みを、平面骨組みといいます。今回は立体骨組の意味、読み方、平面骨組みとの違い、立体骨組の計算について説明します。骨組みの意味は、下記が参考になります。

立体骨組とは？

立体骨組（りったいほねぐみ）とは、立体的に組まれた骨組みです。下図を見てください。これが立体骨組です。

立体骨組

骨組みとは、柱や梁のような棒状の部材を組んだものです。骨組みの意味は、下記が参考になります。

平面的に組まれた骨組みを、平面骨組といいます。下図をみてください。これが平面骨組です。

平面骨組

建築物は、室内空間を確保するため「立体的」に造られます。よって建築物は、立体骨組で造ります。

立体骨組は「りったいほねぐみ」と読みます。平面骨組は「へいめんほねぐみ」です。骨組みの意味は、下記が参考になります。

立体骨組と平面骨組みの違いを、下記に示します。

立体骨組　⇒　立体的に組まれた骨組み

平面骨組　⇒　平面的に組まれた骨組み

構造力学では、平面骨組みの計算を勉強します。ただし、実際の建築物は立体的で、立体骨組みがほとんどです。

実際の建築物は立体骨組で造るため、これまで勉強した構造力学（平面骨組みの計算）とは少し違います。

ただし、概略的に計算する場合、立体骨組みを各方向の平面骨組に置き換えた計算が可能です。平面骨組と立体骨組の計算結果に多少の誤差はありますが、ほとんど影響無い場合もあります。

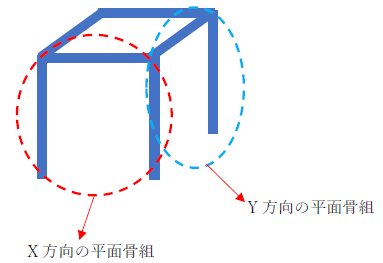

また地震力はX方向、Y方向にそれぞれ作用すると考えます。下図をみてください。方向毎に骨組みを取り出して、平面的に構造計算すれば良いですね。

立体骨組の計算

計算機が無いころは、上記の計算手法でした。

現在は、計算機を用いて立体的に反力や応力を求めます。

X方向の地震力に対して、Y方向の骨組みが影響を及ぼすこともあります。

立体骨組の計算は、変位マトリクス法などがあります。

変位マトリクス法の意味は、下記が参考になります。

混同しやすい用語

立体骨組 vs 平面骨組

立体骨組は柱や梁を立体的に組んだ骨組みで、実際の建築物はほとんどこれです。

平面骨組は構造力学の計算で用いる平面的な骨組みで、立体骨組を各方向に分解した概略計算に使われます。

骨組み vs 架構

骨組みは柱・梁などの棒状部材を組んだ構造体全体を指す用語で、架構（かこう）は梁・桁などが組み合わさった水平面の構造体を指すことが多いです。

どちらも構造の骨格を表しますが、使われる場面が異なります。

立体骨組を整理した表を示します。
