H鋼重量表一覧と1mあたりの重さ、H100・H200・H300の計算式

この記事の要点

H鋼の1mあたりの重さは、下表の単位重量（kg/m）で確認できます。

表にないH鋼の概算重量は、断面積cm²×0.785で1mあたりの重量kg/mを求めます。

H300はH-300×150、H-300×300などで重量が大きく異なるため、呼称と寸法をあわせて確認してください。

H鋼重量表一覧、1mあたりの重さ

H鋼の標準断面寸法と、1mあたりの単位重量を一覧で示します。単位重量の詳細は、実際に使用する鋼材メーカー資料もあわせてご確認ください。

呼称	標準断面寸法 mm						単位重量 kg/m
呼称	H	×	B	t1	t2	r	単位重量 kg/m
H-100×50×5×7	100	×	50	5	7	8	9.3
H-100×100×6×8	100	×	100	6	8	8	16.9
H-125×60×6×8	125	×	60	6	8	8	13.1
H-125×125×6.5×9	125	×	125	6.5	9	8	23.6
H-150×75×5×7	150	×	75	5	7	8	14
H-148×100×6×9	148	×	100	6	9	8	20.7
H-150×150×7×10	150	×	150	7	10	8	31.1
H-175×90×5×8	175	×	90	5	8	8	18
H-175×175×7.5×11	175	×	175	7.5	11	13	40.4
H-198×99×4.5×7	198	×	99	4.5	7	8	17.8
H-200×100×5.5×8	200	×	100	5.5	8	8	20.9
H-194×150×6×9	194	×	150	6	9	8	29.9
H-200×200×8×12	200	×	200	8	12	13	49.9
H-200×204×12×12	200	×	204	12	12	13	56.2
H-248×124×5×8	248	×	124	5	8	8	25.1
H-250×125×6×9	250	×	125	6	9	8	29
H-244×175×7×11	244	×	175	7	11	13	43.6
H-250×250×9×14	250	×	250	9	14	13	71.8
H-250×255×14×14	250	×	255	14	14	13	81.6
H-298×149×5.5×8	298	×	149	5.5	8	13	32
H-300×150×6.5×9	300	×	150	6.5	9	13	36.7
H-294×200×8×12	294	×	200	8	12	13	55.8
H-294×302×12×12	294	×	302	12	12	13	83.4
H-300×300×10×15	300	×	300	10	15	13	93
H-300×305×15×15	300	×	305	15	15	13	105
H-346×174×6×9	346	×	174	6	9	13	41.2
H-350×175×7×11	350	×	175	7	11	13	49.4
H-340×250×9×14	340	×	250	9	14	13	78.1
H-344×348×10×16	344	×	348	10	16	13	113
H-350×350×12×19	350	×	350	12	19	13	135
H-396×199×7×11	396	×	199	7	11	13	56.1
H-400×200×8×13	400	×	200	8	13	13	65.4
H-390×300×10×16	390	×	300	10	16	13	105
H-388×402×15×15	388	×	402	15	15	22	140
H-394×398×11×18	394	×	398	11	18	22	147
H-400×400×13×21	400	×	400	13	21	22	172
H-400×408×21×21	400	×	408	21	21	22	197
H-414×405×18×28	414	×	405	18	28	22	232
H-428×407×20×35	428	×	407	20	35	22	283
H-458×417×30×50	458	×	417	30	50	22	415
H-498×432×45×70	498	×	432	45	70	22	605
H-446×199×8×12	446	×	199	8	12	13	65.1
H-450×200×9×14	450	×	200	9	14	13	74.9
H-440×300×11×18	440	×	300	11	18	13	121
H-496×199×9×14	496	×	199	9	14	13	77.9
H-500×200×10×16	500	×	200	10	16	13	88.2
H-506×201×11×19	506	×	201	11	19	13	102
H-482×300×11×15	482	×	300	11	15	13	111
H-488×300×11×18	488	×	300	11	18	13	125
H-596×199×10×15	596	×	199	10	15	13	92.5
H-600×200×11×17	600	×	200	11	17	13	103
H-606×201×12×20	606	×	201	12	20	13	118
H-582×300×12×17	582	×	300	12	17	13	133
H-588×300×12×20	588	×	300	12	20	13	147
H-594×302×14×23	594	×	302	14	23	13	170
H-692×300×13×20	692	×	300	13	20	18	163
H-700×300×13×24	700	×	300	13	24	18	182
H-792×300×14×22	792	×	300	14	22	18	188
H-800×300×14×26	800	×	300	14	26	18	207
H-890×299×15×23	890	×	299	15	23	18	210
H-900×300×16×28	900	×	300	16	28	18	240
H-912×302×18×34	912	×	302	18	34	18	283

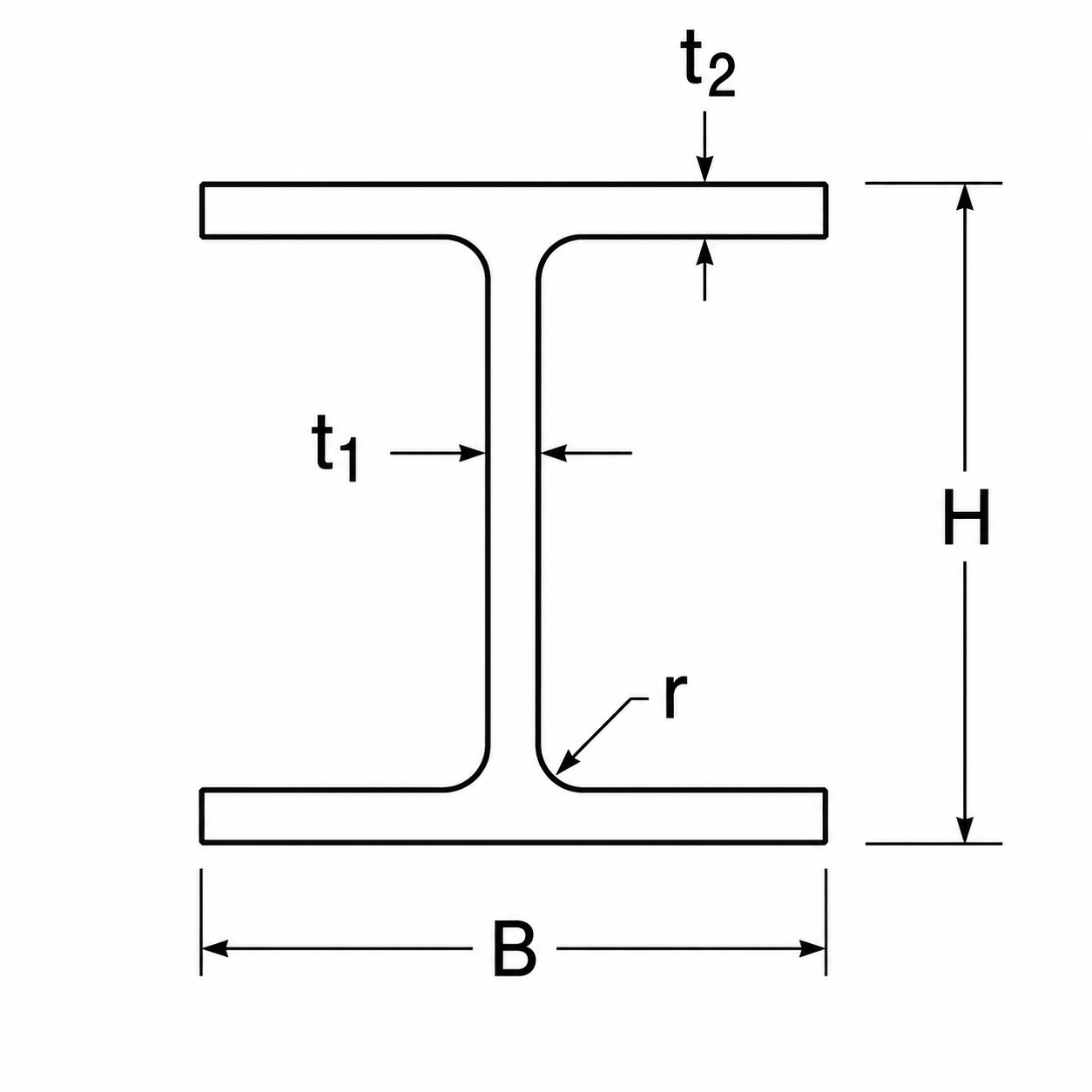

H鋼の各部寸法図。Hはせい、Bは幅、t1はウェブ厚、t2はフランジ厚、rはフィレット半径を示す。 — H鋼の各部寸法。Hはせい、Bは幅、t1はウェブ厚、t2はフランジ厚、rはフィレット半径を表します。

H鋼の重量計算式

H鋼の1mあたりの重量は、断面積cm²×0.785で概算できます。

これは、鋼の密度7.85g/cm³を使い、断面積cm²を1mあたりの質量kg/mへ換算した式です。

上記の表にないビルトH形鋼などは、H形鋼の「せい、幅、板厚」から断面積を概算し、重量を求めます。

H鋼の単位重量、H形鋼の意味、重量計算の詳しい手順は下記も参考になります。

単位重量（単重）とは？意味・計算方法・H鋼・鉄筋の単重一覧

H形鋼（H鋼）とは？規格・寸法・材質・用途を解説

H形鋼の重量の計算方法は？断面寸法から単位重量を求める手順

【管理人おすすめ！】セットで3割もお得！約1,100語の用語集＋476点の図解集セット⇒　建築構造がわかる基礎用語集＆図解集セット

H鋼の重量計算の方法は？

H鋼の重量は「せい、幅、板厚」が分かれば概算できます。ただし、実際のH鋼には隅部にフィレットがあるため、メーカー表の値とは少し差が出ます。例題として、H-100×100×6×8の単位重量を計算します。

まずはH-100×100×6×8の断面積を算定します。

・フランジ断面積（2枚分）　⇒　10cm×0.8cm×2＝16cm²

・ウェブ断面積　⇒　(10－0.8×2)×0.6＝5.04cm²

・H鋼断面積　⇒　16＋5.04＝21.04cm²

上記より、

・H鋼の1mあたりの重量＝断面積cm²×0.785

・21.04cm²×0.785≒16.5kg/m

です。詳細は下記もご覧ください。

H形鋼の重量の計算方法は？断面寸法から単位重量を求める手順

H100・H200・H300の単位重量は？

代表的なH鋼の単位重量を下記に示します。

・H-100×100×6×8の単位重量　⇒　16.9kg/m

・H-200×100×5.5×8の単位重量　⇒　20.9kg/m

・H-300×150×6.5×9の単位重量　⇒　36.7kg/m

・H-300×300×10×15の単位重量　⇒　93kg/m

混同しやすい用語

密度

密度とは単位体積あたりの質量で、鋼の場合7.85 g/cm3（＝7.85 t/m3）です。

密度が体積1cmあたりの質量を表すのに対して、単位重量はそこに重力加速度を掛けた値で「kN/m3」等で表される力の単位になります。

計算では混同しないよう注意が必要です。

試験での問われ方｜管理人の一言

建築士試験では鋼の密度（7.85g/cm³）を使った重量計算が出題されます。

断面積と長さから単位重量を求める手順を理解しておきましょう。（一級建築士頻出：鋼の密度7.85g/cm³を使った重量計算と断面積×長さから単位重量を求める手順が繰り返し出題）

まとめ

今回は、H鋼重量表一覧と1mあたりの重さについて説明しました。

H鋼の単位重量は、標準断面寸法ごとにkg/mで整理されます。

表にないH鋼の重量を概算する場合は、断面積cm²×0.785で1mあたりの重量kg/mを求めます。

H300のように同じ呼び名でも、H-300×150とH-300×300では重量が大きく異なります。必ず呼称と寸法をあわせて確認しましょう。

単位重量（単重）とは？意味・計算方法・H鋼・鉄筋の単重一覧

H形鋼（H鋼）とは？規格・寸法・材質・用途を解説

H形鋼の重量の計算方法は？断面寸法から単位重量を求める手順

【管理人おすすめ！】セットで3割もお得！約1,100語の用語集＋476点の図解集セット⇒　建築構造がわかる基礎用語集＆図解集セット

理解度チェック

Q.

H鋼の1mあたりの重量の概算式は？

断面積cm²×0.785 で1mあたりの重量kg/mを概算できます（鋼の密度7.85g/cm³を使った換算）。

Q.

H300の重量を確認する際の注意点は？

H-300×150、H-300×300などで重量が大きく異なるため、呼称と寸法をあわせて確認します。
