はね出しスラブとは？片持ちスラブとCSの違い、カンチレバーとの違いは？

この記事の要点

はね出しスラブとは梁からはね出している（はみ出している）スラブです。

片持ちスラブともいいます。

【管理人おすすめ！】セットで3割もお得！約1,100語の用語集＋476点の図解集セット⇒　建築構造がわかる基礎用語集＆図解集セット

はね出しスラブとは梁からはね出している（はみ出している）スラブのことです。

片持ちスラブともいいます。

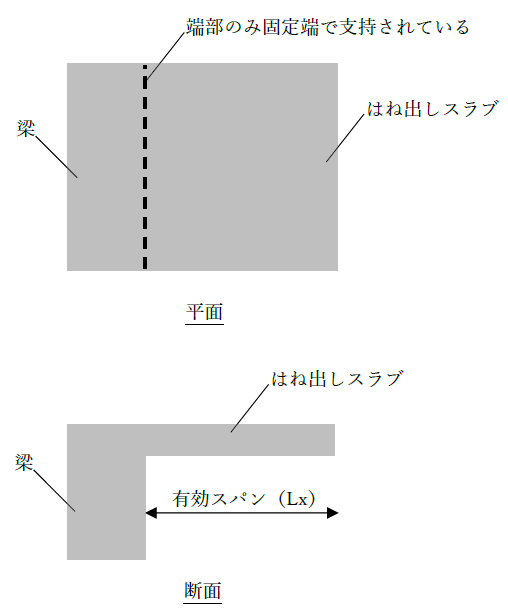

下図にはね出しスラブを示します。

断面でみるとはね出しスラブの状況が良く分かります。

梁からスラブが飛び出していて、はね出した先には支えが無い状態です（専門的に言うと、一端固定他端自由）。

つまり、はね出しスラブは接続する梁の根元とのみ繋がっている構造です。

はね出しスラブ

はね出しスラブはけっして不安定な構造では無いですが、一端のみが支えとなる「余裕の無い構造」であり、仮に梁とはね出しスラブの接合部分が支えとして機能しなければ、はね出しスラブは構造として成立しません（極端に言えばスラブが落ちる）。そのため、はね出しスラブには十分な余裕をもった設計が望まれます。

はね出しスラブ、片持ちスラブは図面に明記するスラブ記号として「CS」を用います。

CSは英語の「cantilever slab」の頭文字をとっています。

Cantilever（キャンチレバー、カンチレバー）は片持ちを意味します。

よって、片持ち梁を英語で「cantilever beam」といい、頭文字のCBを片持ち梁の記号とします。

混同しやすい用語

はね出しスラブ（片持ちスラブ）

一端だけで支持されたスラブです。

片持ち梁と同様に根元に大きい曲げモーメントが生じるため、十分な余裕をもった設計が必要です。

片持ち梁（カンチレバー）

一端が固定、他端が自由な梁です。

自由端に荷重がかかると固定端に大きい負の曲げモーメントが生じます。

両端支持スラブ

両端で梁に支持されたスラブです。

はね出しスラブと異なり、両端で固定・ピン支持となり安定性が高くなります。

はね出しスラブを整理した表を示します。

項目	内容	備考
はね出しスラブの定義	梁からはね出している（片持ち）スラブ	片持ちスラブともいう
支持条件	一端固定・他端自由	根元に大きい曲げ発生
スラブ記号	CS（cantilever slab）	図面に明記が必要

片持ちスラブの設計検討例

片持ちスラブ（CS：cantilever slab）の設計では、出幅L＝1.5m・スラブ厚t＝150mmのとき、先端たわみδ＝wL⁴/8EIで制限値（スパンの1/250＝6mm）以内か確認します。

固定端の曲げモーメントはM＝wL2/2で、ここが最大断面力点です。

構造図では片持ちスラブをCS記号で表記し、出幅・厚さ・配筋を明示します。

片持ち部の上端筋が主鉄筋で、支持梁へのアンカー長さが重要です。

転倒モーメントと安定モーメントの比（安全率≧1.5）を確保するため、取付け部の設計を確認しておきましょう。

まとめ

今回は、はね出しスラブについて説明しました。

はね出しスラブとは梁からはね出している（はみ出している）スラブのことです。

片持ちスラブともいいます。

はね出しスラブは、梁からスラブが飛び出していて、はね出した先には支えが無い状態です（専門的に言うと、一端固定他端自由）。

片持ちスラブの詳細は下記が参考になります。

片持ちスラブとは？長さ・厚さの基準・変形増大係数16の計算を解説

【管理人おすすめ！】セットで3割もお得！約1,100語の用語集＋476点の図解集セット⇒　建築構造がわかる基礎用語集＆図解集セット

理解度チェック

はね出しスラブとは何で、別名・記号は？

答えを見る

梁からはね出している（はみ出している）スラブで、片持ちスラブともいいます。支持条件は一端固定・他端自由で、はね出した先には支えがありません。図面ではCS（cantilever slabの頭文字）というスラブ記号で表記します。

はね出しスラブの設計上の注意点は？

答えを見る

一端のみが支えの「余裕のない構造」で、根元（固定端）に大きい曲げモーメントが生じます。固定端の曲げM＝wL²/2が最大断面力点で、先端たわみδ＝wL⁴/8EIが制限値（スパンの1/250）以内か確認します。片持ち部の上端筋が主鉄筋で、支持梁へのアンカー長さが重要です。十分な余裕をもった設計が必要です。
