土間とスラブの違いは？土間スラブとはどういうもの、耐荷重、厚さは？
【管理人おすすめ！】セットで3割もお得！大好評の用語集と図解集のセット⇒ 建築構造がわかる基礎用語集＆図解集セット(※既に26人にお申込みいただきました！）
土間とスラブの大きな違いは「構造部材か否か（それ自体が荷重を支えられるか）」です。土間は構造部材では無いです。スラブは構造部材です。つまり、土間はそれ自体が重さ（荷重）を支えることができません。「いや、でも土間を歩いても沈んだり、壊れないけど…」。そう思う方もいるかもしれませんね。

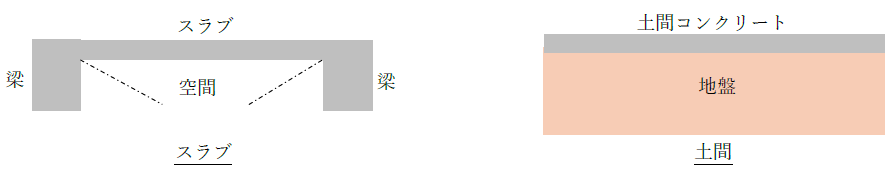

下図をみてください。土間の下には土（地盤）がありますね。仮に土間の下の地盤が無くなると土間は人の重さに耐えられず壊れてしまうでしょう。つまり、土間はそれ自体が重さに抵抗しているのではなく、土間の下の「地盤が重さを支えている」のです。よって、土間は必ず地盤のある階（地上階）に設置されます。逆に言うと、土間の下の地盤が強固である必要があります。仮に土間の下の地盤が弱くて沈下する場合、当然、土間も地盤と一緒に沈下します。土間下の地盤が弱ければ、必要に応じて地盤改良を行います。
なお、地上階に配置された構造部材としてのスラブもスラブ下に地盤がありますが、地盤が無くなっても、地面が沈下してもスラブは安全です。スラブ下に地盤があっても、スラブとして設計する以上、スラブのみで荷重を支えられるような設計をしているからです。
スラブはそれ自体が重さを支える構造部材です。よって、スラブ下に空間があいて宙に浮いている状態でも構造的に問題無いです。マンションに住んでいる方は、ご自身の部屋の天井を眺めてみましょう。天井の上にはスラブがあり上階の住人や物の重さをスラブが支えています。当然、「上階のスラブが落ちる」なんてことは無いですよね。
建築図面では土間を「土間コンクリート」等と書いてあります。似た用語に土間スラブがありますが、これは誤った用語です。土間コンクリートという用語と混同していると思われます。もし、「土間スラブ」と書かれている資料があるのなら、それは間違いだなと思ってください。
前述したように、土間自体の耐荷重はゼロと考えます。厳密にいえば、コンクリートとしての厚みもあり、鉄筋も配置するのでゼロでは無いですが、土間はそれ自体が荷重を支える構造部材と考えないので「耐荷重はゼロ」と考えて良いでしょう。土間の支えられる荷重は、土間下の地盤の耐荷重に依存します。
土間は構造部材では無く、応力も生じませんので、土間の厚さ、配筋はひび割れ防止程度に下記としても良いでしょう。少し厚くしたほうが安心というならt150です。
・ｔ＝120または150 D10@200シングルクロス
なお、スラブの場合は、床荷重やスラブの大きさに応じて曲げモーメント等を算定し配筋を決定します。
まとめ
今回は、土間とスラブの違いについて説明しました。土間とスラブの大きな違いは「構造部材か否か（それ自体が荷重を支えられるか）」です。土間は構造部材では無いです。スラブは構造部材です。つまり、土間はそれ自体が重さ（荷重）を支えることができません。
