フレア溶接の記号とは？レ型・V型・K型・X型の4種類を図解で解説
この記事の要点
フレア溶接の記号はレ型・K型・V型・X型の4種類があり、接合する部材の形状と溶接方法によって使い分けます。
レ型フレア溶接は最も基本的な形式で、円弧状の溝に片面から溶接する方法です。
この記事では、フレア溶接の記号とは何か、レ型との関係はどうなっているのかを整理します。
【管理人おすすめ！】セットで3割もお得！約1,100語の用語集＋476点の図解集セット⇒ 建築構造がわかる基礎用語集＆図解集セット
フレア溶接の記号にはレ型、K型、V型、X型の4種類があります。フレア溶接の記号は、鋼板と鉄筋による円弧状の溝を表します。
レ型、V型は片面溶接、K型、X型は両面溶接です。なお、フレア溶接は鉄筋と鋼板や鉄筋同士の溶接に採用します。
今回は、フレア溶接の記号、フレア溶接の意味、レ型フレア溶接について説明します。フレア溶接の詳細は下記が参考になります。
フレア溶接とは？基準・記号・アーク溶接との違い・必要資格を解説
フレア溶接の記号は？

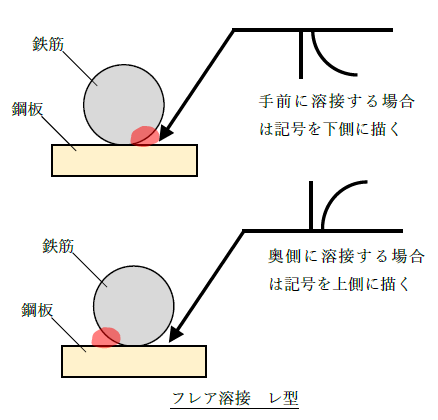

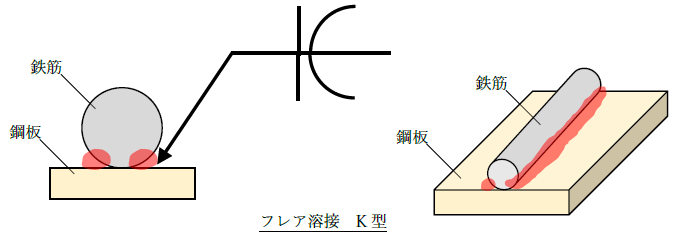

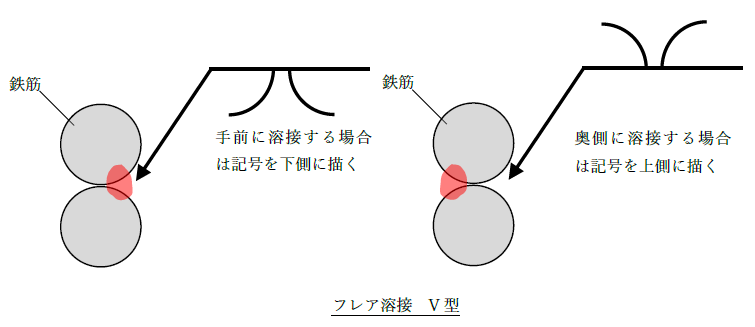

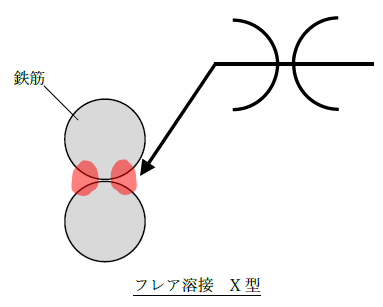

フレア溶接の記号を下図に示します。鉄筋同士のフレア溶接にはV型、Ｘ型溶接があります。V型は片面、X型は両面溶接です。鉄筋と鋼板の溶接はレ型、Ｋ型溶接を採用し、レ型は片面溶接、K型は両面溶接です。
その他の溶接記号は下記も参考になります。
100円から読める！ネット不要！印刷しても読みやすいPDF記事はこちら⇒ いつでもどこでも読める！広告無し！建築学生が学ぶ構造力学のPDF版の学習記事
フレア溶接の意味は？

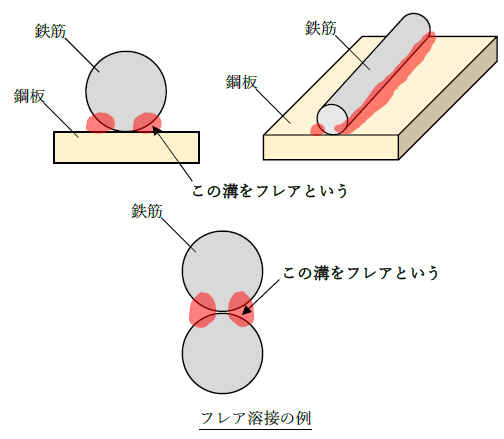

フレア溶接とは開先が円弧となる部分（フレアという）に溶接する方法です。下図をみてください。
鉄筋と鋼板の溶接や、鉄筋を２本重ねて溶接する場合、鉄筋が円のために溶接部分がラッパや朝顔形に広がった円弧状の溝（開先）ができます。
この円弧状の開先をフレアといい、フレア溶接は英語で「flare groove weld」といいます。
フレア溶接の詳細は下記をご覧ください。
フレア溶接とは？基準・記号・アーク溶接との違い・必要資格を解説
レ型フレア溶接とは？

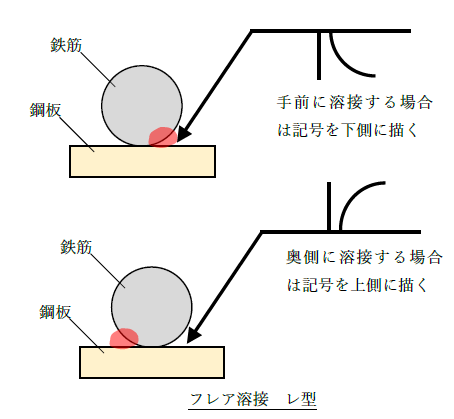

レ型フレア溶接とは、鋼板と鉄筋を溶接する際に片面のみフレア溶接することです。
フレア溶接の記号を整理した表を示します。
| 項目 | 内容 | 備考 |
|---|---|---|
| レ型フレア溶接 | 鋼板と鉄筋の片面溶接 | 最も基本的な形式 |
| K型フレア溶接 | 鋼板と鉄筋の両面溶接 | レ型より強度が高い |
| V型・X型フレア溶接 | 鉄筋同士の溶接（V型：片面、X型：両面） | 鉄筋2本を重ねて接合する場合に使用 |
まとめ
今回は、フレア溶接の記号について説明しました。フレア溶接にはレ型、K型、V型、X型の4種類があります。
フレア溶接の記号は、鋼板と鉄筋による円弧状の溝を表します。なお、フレア溶接の「フレア」は鉄筋と鋼板、鉄筋同士を溶接するときの円弧状の溝を意味します。
フレア溶接とは？基準・記号・アーク溶接との違い・必要資格を解説
【管理人おすすめ！】セットで3割もお得！約1,100語の用語集＋476点の図解集セット⇒ 建築構造がわかる基礎用語集＆図解集セット
理解度チェック
フレア溶接の記号は何種類ありますか？
答えを見る
レ型・K型・V型・X型の4種類です。接合する部材の形状と溶接方法によって使い分けます。
鉄筋同士と鉄筋・鋼板の溶接記号の使い分けは？
答えを見る
鉄筋同士はV型（片面）・X型（両面）、鉄筋と鋼板はレ型（片面）・K型（両面）を採用します。
フレア溶接とは何ですか？
答えを見る
開先が円弧となる部分（フレア）に溶接する方法です。鉄筋が円のため、溶接部分がラッパ状に広がった円弧状の溝（開先）ができます。
